监狱建筑设计标准关于防攀爬隔离网

围墙是监狱的重要警戒设施，是监狱的安全防线。地下应防止罪犯或外部人员挖地道越狱和劫狱；围墙除满足自身结构强度外，尚应具备一定的防车辆撞击、防打凿孔洞等性能；围墙顶部和墙面要防止攀爬翻越。

什么是指监狱隔离网

为了延缓人员翻越围墙，并争取应急处置时间，在围墙内外侧设置防攀爬金属隔离网。在防攀爬隔离网上设置的监控报警设施，是利用现代科技手段对警戒区进行有效监管的重要措施。在实际工程中，围墙做到表面平整光滑的基础上，电气专业应注意照明配电箱、监控摄像机、防雷箱、电网控制箱、配电线槽桥架等敷设与安装的隐蔽性。应防止形成攀爬点，导致降低围墙有效高度，给监管安全造成重大隐患。因此本条规定的围墙表面平整光滑，不只是自身平整光滑，还要求不能有其他的附属突出物。

据有关资料显示，为了防止人员翻越围墙，国外一些监狱将围墙顶部设为一个巨大的光滑的圆筒形，人员即使能爬上围墙，手臂也根本无法攀住，很值得借鉴。需要特别说明的是，规定的围墙高度不包括巡逻道护板高度。巡逻道宜向围墙外侧出挑，避免围墙内侧的视线死角。

防攀爬隔离网设计参考标准

根据《监狱建设标准》(建标139-2010)的规定，围墙内外均要设置防攀爬隔离网。根据监狱戒备程度的不同，对于间距和高度进行具体规定。

防攀爬隔离网，根据部分省在监狱建设方面的经验，给出以下建议，供各地监狱建设和设计参考：

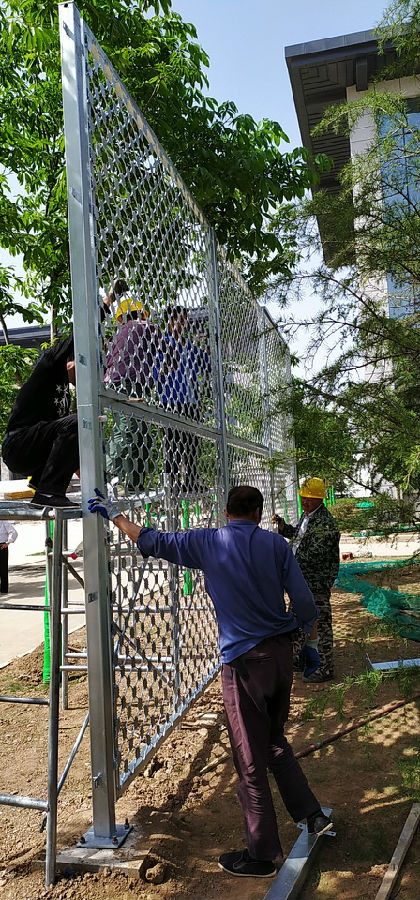

金属网墙由网片、立柱、边框、连接件等构件组成；网片宜为钢丝焊接网或钢板网；

钢丝焊接网材质为CDW550级冷拔低碳钢丝，网孔间距横向不应大于100mm、竖向宜为12．5mm±1．0mm，钢丝直径不应小于4mm，网片焊点*拉力不应小于2kN；

钢板网材质为Q235B钢板，网孔宜为60mm×24mm棱形孔，钢板厚度不应小于4mm；

立柱材质为Q235B冷弯型钢，间距不应大于2．50m，立柱壁厚不应小于3mm，立柱边长或直径不应小于80mm；

边框材质为Q235B冷弯方钢，边长不应小于40mm，壁厚不应小于2．0mm；

立柱、边框与网片宜采用抱箍、防拆卸螺栓、钢板压条等构件组装连接；

当安装地面为泥土时，网片宜埋入地下且深度不应小于100mm；当为混凝土或岩石时，网片与地面应用角码和膨胀螺栓固定，角码间距不应大于600mm；

金属网墙基础应根据地基情况设计，确保牢固；

立柱不应向主要防攀爬侧突出，如不可避免时应设防攀爬设施，立柱顶端应为尖形圆锥体；网墙与监狱围墙连接处应增设蛇腹型刀刺网等其他防攀爬设施；

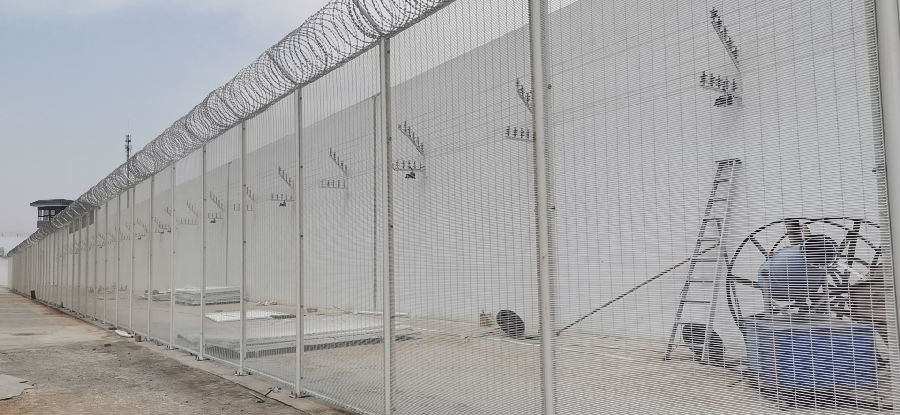

金属网墙的顶部应设一道蛇腹型刀刺网，蛇腹型刀刺网材质宜为304不锈钢，圈径宜为600mm，每米长度不应少于7圈，圈距排列应均匀，刀片形式宜为BTO-22(芯线直径2．5mm±0．1mm，刀片厚0．5mm±0．05mm，刀片长22mm±1mm，刀片宽15mm±1mm，刀片间距36mm±1mm)，用于支撑刀刺网的支架伸出刀刺网长度不应大于50mm；

隔离网宜采用“热镀锌＋表面喷涂”双重防腐处理，设计*腐蚀年限不应少于10年；

防攀爬隔离网适用于监狱围墙周界及监管区内的区域隔离，金属防护网适用于封闭通道等需要隔离或防护的室内外其他部位。

理论计算和实践经验表明，隔离网竖向构件截面越大、间距越小，强度越好，但水平可视角度越小，对视线的遮挡越严重；水平构件截面越大、间距越大，防攀爬性能越弱。因此在保证网片强度的前提下，选择合适的网孔和构件截面对充分发挥隔离网的作用至关重要。本条依据各地实践经验，从市场常见的几十种隔离网中选择了两种作为设计参考。钢丝焊接网的水平可视角度约为175°，人的手指无法伸入网孔；钢板网的水平可视角度约为171°，人的手指可以伸入网孔、脚趾较难伸入网孔。这两种网片强度比较高，具有较好的防攀爬性能。

调研发现，一些地方建设的隔离网总体不错，但在与围墙及地面等的交接处、网片与立柱连接方式等方面考虑不全面，容易形成攀爬脱逃点，影响隔离网作用的有效发挥。因此本条对这些部位的设计原则给予重点强调。

金属构件防腐处理技术是隔离网使用*久性的重要保障，一些地方可能由于资金限制等因素，隔离网建起来刚两三年就锈迹斑斑，甚至穿孔断裂，不得不加固维修。因此本条对隔离网的防腐处理措施进行了必要的规定。

防撞桩宜为钢筋混凝土，伸出地面不低于0．50m，直径不宜小于0．30m，间距不宜大于1．50m。隔离壕沟宽度和深度均不应小于2．00m。
