带刺防护栅栏、铁路滚刀网、镀锌滚刀网、刺丝滚笼厂家，慕源护栏网厂家。

刀刺滚笼立柱截面尺寸为180mm×180mm，1.8m高防护栅栏立柱高度2380mm，2.2m高防 护栅栏立柱高度2980mm，两侧设置100mm长牛腿支撑，以便搭接下槛。在台阶过度处两侧牛腿支撑高度差270mm；在设置防护栅栏的起点、终点或与其他建筑物连接时，单侧设牛腿支撑。

滚刀刺网栏片栏片分四片预制，分A、B型两种形式，树干截面尺寸75mm×75mm，恐惧145mm，1.8m高防护栅栏栏片高度1460mm，2.2m高防护栅栏栏片高1860mm。铁路线路防护栅栏刀刺滚笼，钢筋混凝土立柱金属网片防护栅栏 钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成，高度1.8m。

高铁刺丝滚笼柱帽截面尺寸为180mm×180mm，高度150mm，中心预留螺栓孔，用于立柱顶部及台阶过度处前后上槛间的连接，拼装后螺栓孔采用C30混凝土封填。

铁路刺丝滚笼上槛及下槛 上槛高度120mm，分端部用及中间用两种形式，分别使用与防护栅栏起终点位置及中间位置，其下都有向下开口的卡槽，卡槽深度10mm；下槛高度140mm，上都有向上的卡槽，深度10mm。预制钢筋混凝土栏片通过上下槛的卡槽固定。

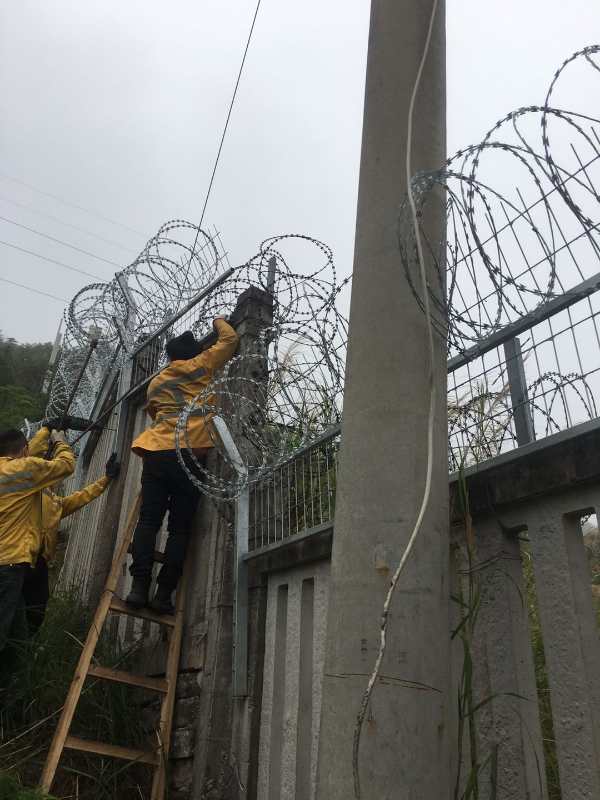

铁路镀锌滚刀网安装

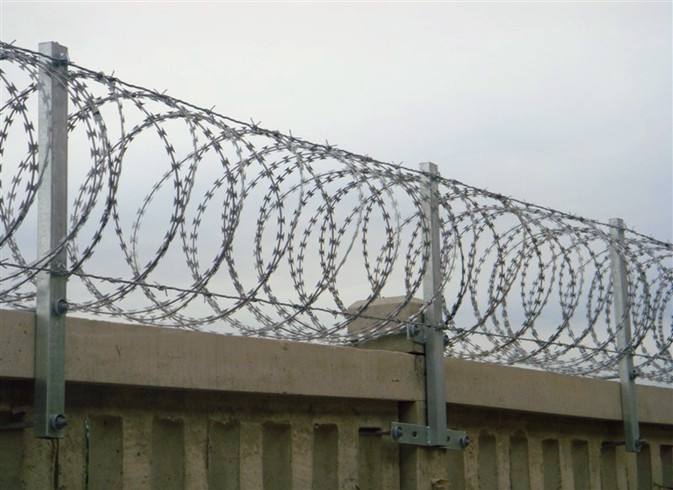

关于刺丝滚笼安装：刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120度用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。

刺丝滚笼制作：刺丝滚笼由冲切钢板采用机械轧在钢丝上成型，刀刺宽度22mm，刀刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片厚度0.5mm的Q195钢板网冲切制作。芯丝由HPB300 Φ6.5mm高线钢丝冷拔加工。

刺丝滚笼与支架连接：刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接。纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其中跨度进设置与立柱上部，支架与防护栅栏采用支架抱箍连接，对于已经安装金属网片的防护栅栏。刺丝滚笼直接采用Φ2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。

其他注意事项：刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m.陡坡地段防护栅栏下槛下部与地面间的间隙采用C25混凝土封闭，宽度180mm，与立柱两倒平齐，埋入地面以下不小于0.3m．每单元于地面处留移100mm泄水孔．
