金属隔离网-监狱围墙外侧隔离网技术参数

监狱金属隔离网技术参数

根据《监狱建设标准》（建标139-2010）4.13安全警戒设施的规定，监狱围墙内外均要设置防攀爬隔离网,隔离网应采用热镀锌+表面喷涂双重防腐处理，设计*腐蚀年限应不少于10年。

热镀锌浸塑方形立柱：100mm×100mm×2.5mm热镀锌方钢管，4.5米高钢网墙地上高度4000mm，3.5米高钢网墙地上高3000mm，地下预埋-5mm*200mm*200mm+4mm*240mmɸ18mm螺杆。

网片：5米高钢网墙宽2500mm（两立柱中心距离）、高4000mm，正中加一根40mm*20mm*2mm横担；3.5米高钢网墙宽2500mm（两立柱中心距离）、高3000mm，正中加一根40mm*20mm*2mm横担。

网孔及丝径：热镀锌：BTO一22型，蕊丝直径2.5mm。刀长22mm，刀宽15mm，厚度0.5mm，刀间距35mm。

网片规格：50mm×100mm菱形网孔，横筋与竖筋夹角60度角或120度角。

网片固定框：40×20×2.0mm热镀锌方管。

连接边耳：30mm×30mm×2.0mm。

连接方钢尺寸：15mmX2.5mm（塑后）。

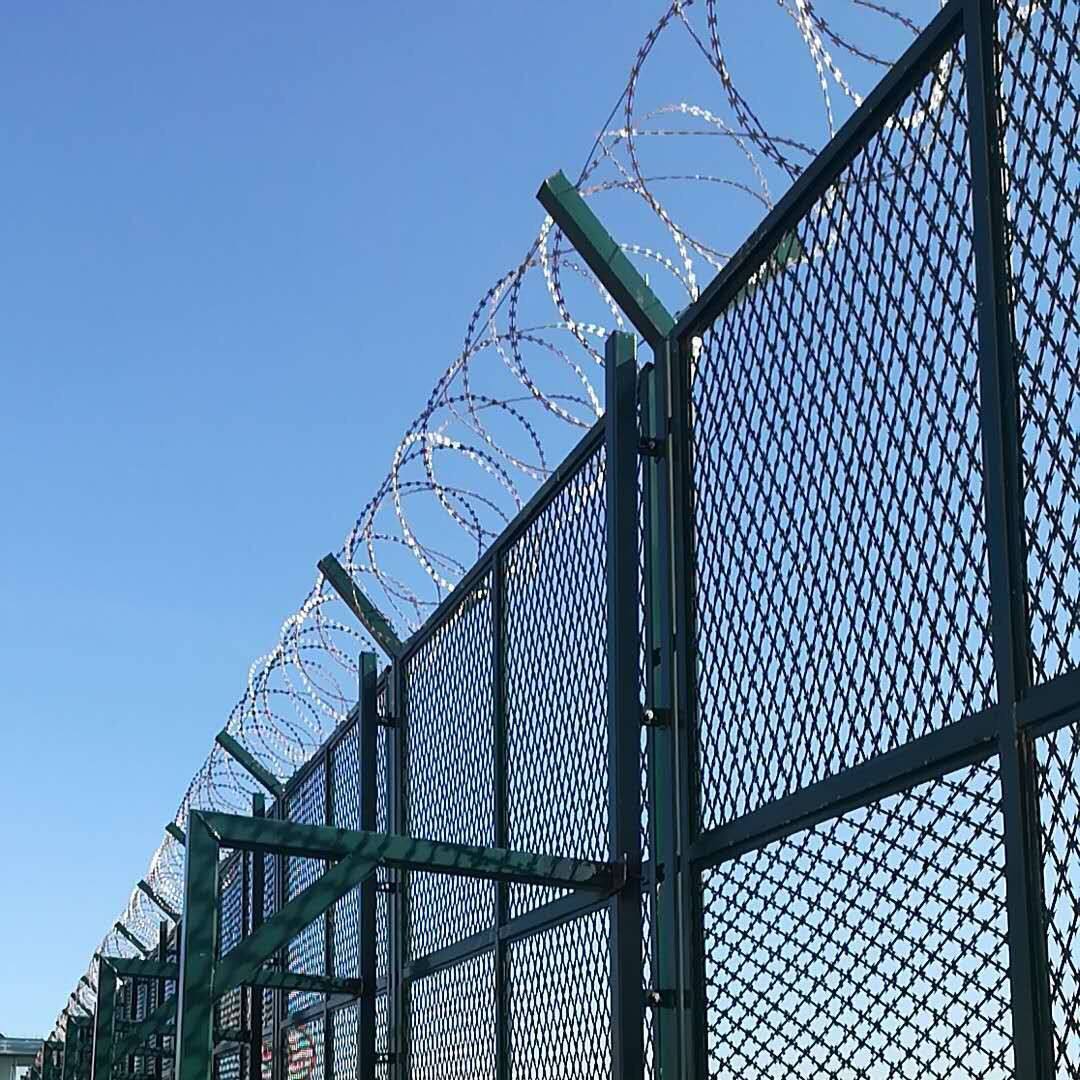

V型支架：约90度角，长度300-350mm，采用60mm×60mm×2.0mm空心方钢，顶部需加防水盖。

V型托网：同钢网片规格，但不少于二道加强折弯。

顶部刀刺圈：BTO一22型，304不锈钢材质，蕊丝直径2.5mm。刀长22mm，刀宽15mm，厚度0.5mm，刀间距35mm。双螺旋，直径φ500mm，密度10圈/米，圈距排列均匀，每米布少于10圈。

大门：宽3600mm×高3000mm13套，宽1500mm×高2000mm4套。边框为方管50mm×25mm×2.0mm；表面热镀锌，喷塑（墨绿色），中间加横撑,挂锁装置。

混凝土基座：不小于400mm×400mm×600mm，标号C25，保证立柱稳固不摇晃。若立柱不稳固，由供应商加大基座或增加支撑固定至立柱稳固为止。挖基础、基础土方由供货方按采购方要求处理。

固定边框与刀片焊接网通过两边方钢焊接连接，刀片焊接网居于固定边框中间线，两连接方钢与刀片焊接网焊接于固定边框中央。刀片焊接网与网片固定框居中焊接，所有焊点与固定边框满焊连接，要求焊透率*，焊点光滑牢固、片网平整。
