中核电站栅栏防护网立柱及曲臂规格

中核电站防护栅栏立柱要求

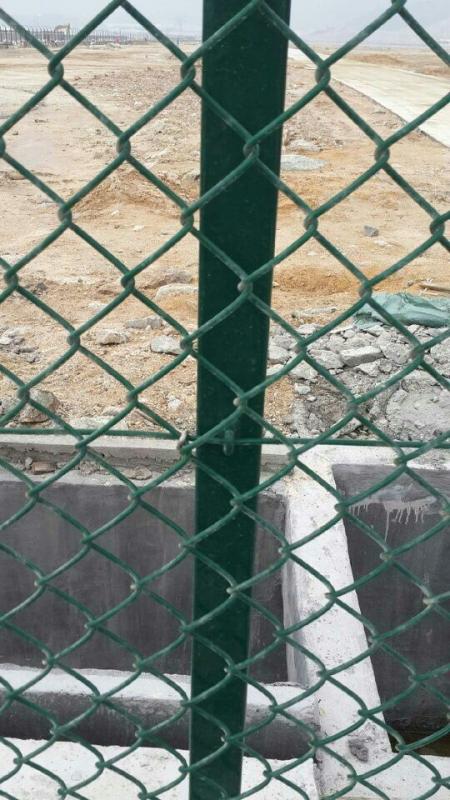

立柱包括中间柱、端柱、角柱和加强柱

立柱采用Q235B级钢制成

端柱、角柱及加强柱宜采用80×80×3mm的空腹的空方形钢柱，中间柱采用50*90*3mm的空矩形钢柱，钢柱中不得有槽缝。

每根钢柱上有六个固定件用于链节系紧钢丝。

立柱间距均为2.5米。

立柱总高度为3450±5mm，埋入基础深度为9oomm，基础以上高度为2550mm。

角柱、端柱、加强柱应配有支撑角钢，采用Q2358级钢。规格为L50*5mm，支撑角钢长度为2900mm，应埋入混凝土基础中，支撑角钢安装于钢丝网内侧。

钢柱、支撑角钢均需进行防腐处理，采用热键锌处理，立柱和支撑角钢平均锌层质量不低于270g/㎡

每根立柱上有6个固定件用于固定系紧钢丝网，这些固定件安装孔应在立柱进行防腐工艺处理之前制作到钢柱上。

立柱曲臂规格要求

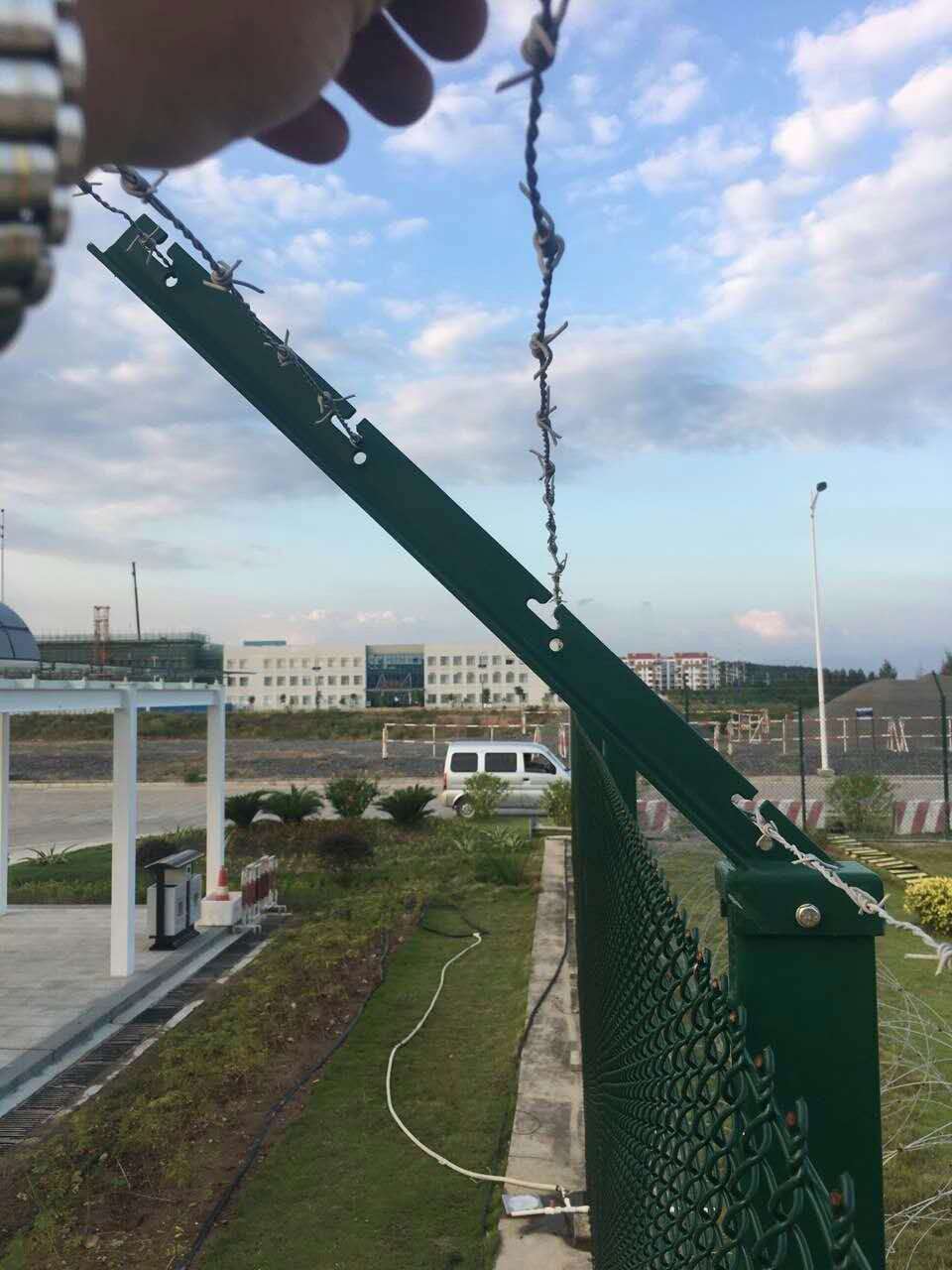

每一个钢柱顶部应装配“Y”字型T型钢曲臂，T型钢曲臂规格TN50×50×5，端柱、中间柱、加强柱、及角柱的T型曲臂与垂直方向的弯曲夹角为45，长度为80cm（角柱长度为100cm），均为Q235级钢制成，具有同钢柱相同的防腐性能。
